Ob für Lampenschirme, Buchstützen, Vitrinen oder Displays: Plexiglas biegen gehört zu den vielseitigsten Verarbeitungstechniken für Acrylglas. Der thermoplastische Kunststoff lässt sich bei richtiger Erwärmung präzise in nahezu jede gewünschte Form bringen, vom einfachen 90°-Winkel bis zur geschwungenen 3D-Schale. Genau diese Formbarkeit ist einer der größten Vorteile gegenüber Mineralglas, wie unser Vergleich Plexiglas vs Glas zeigt. Voraussetzung ist, dass Sie die richtige Temperatur, das passende Werkzeug und die korrekte Technik einsetzen.
Dieser Ratgeber erklärt Ihnen Schritt für Schritt, wie Sie Plexiglas sicher und sauber biegen, mit der Heißluftpistole, dem Streifenheizgerät oder im Backofen. Sie erfahren, welche Temperaturen für welches Material gelten, welche Fehler Sie unbedingt vermeiden sollten und warum gegossenes Plexiglas (GS) beim Biegen die bessere Wahl ist als extrudiertes (XT). Die ideale Plattendicke für Ihre ersten Biegeversuche liegt bei 3 bis 6 mm. Passende PLEXIGLAS® Zuschnitte nach Maß erhalten Sie direkt in unserem Shop.
Sicherheitshinweise beim Biegen von PLEXIGLAS®
- Verbrennungsgefahr: Erwärmtes Acrylglas erreicht Temperaturen von 150 bis 180 °C. Tragen Sie immer hitzebeständige Handschuhe (Ofenhandschuhe). Auch Heizstäbe, Abdeckplatten und Werkzeuge werden heiß.
- Dämpfe: Beim Erwärmen gibt PMMA geringe Mengen Methylmethacrylat (MMA) ab. Arbeiten Sie in einem gut belüfteten Raum oder im Freien. Ab ca. 200 °C steigt die Freisetzung von MMA und Formaldehyd. Vermeiden Sie Überhitzung. Bei längerer Arbeit empfiehlt sich eine FFP2-Atemschutzmaske.
- Schutzbrille: Beim Kaltbiegen oder bei der Reinigung mit Pressluft besteht Splittergefahr, Schutzbrille tragen.
- Brandschutz: Verwenden Sie eine feuerfeste Unterlage (z. B. Aluminiumblech). Keine brennbaren Materialien in der Nähe der Wärmequelle lagern. Material nie unbeaufsichtigt im Ofen lassen.
- Kinder fernhalten: Heißluftpistole, Heizdrähte und erwärmtes Material sind gefährlich. Kinder dürfen nicht unbeaufsichtigt in der Nähe sein.

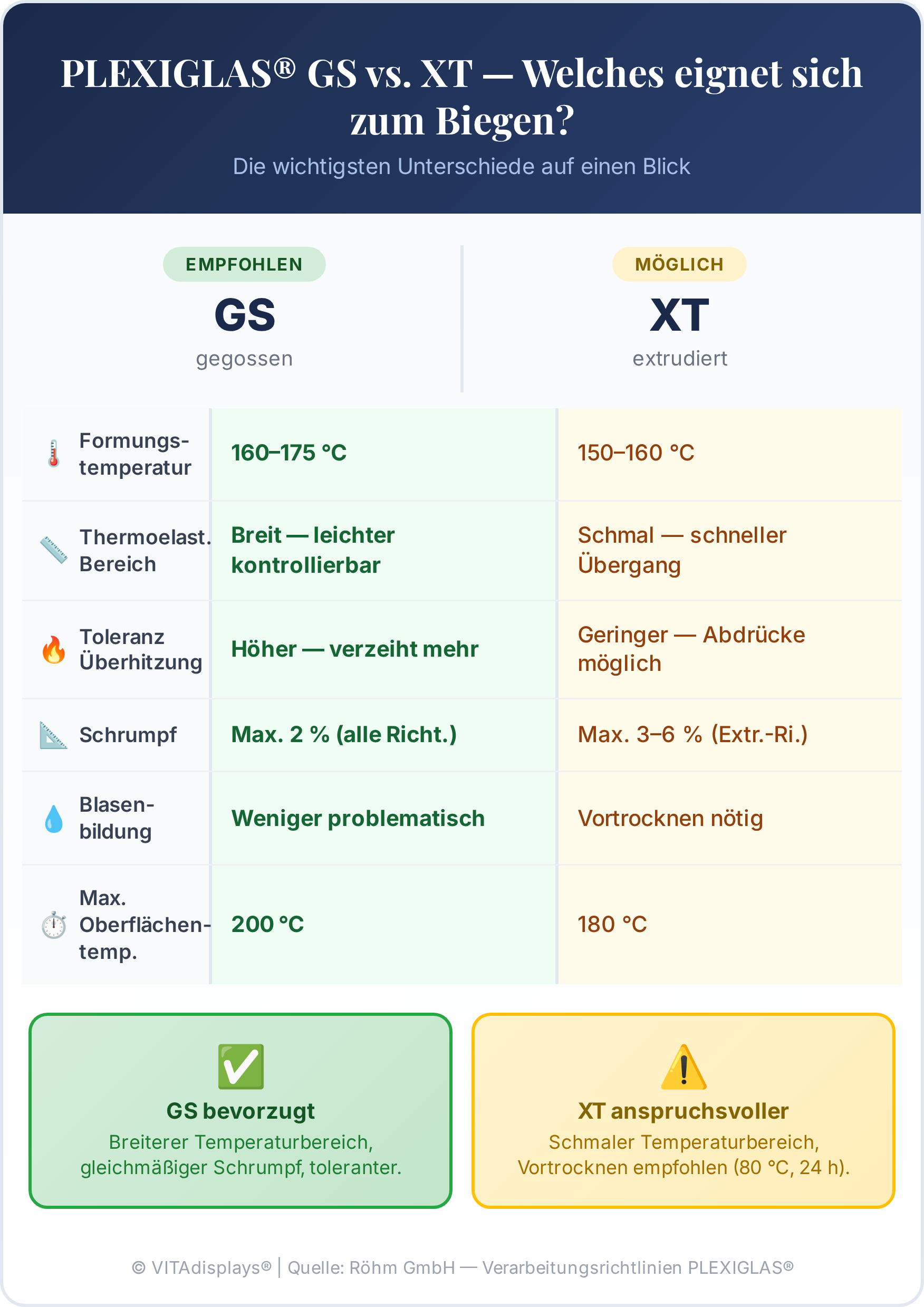

GS oder XT: Welches PLEXIGLAS® eignet sich besser zum Biegen?
Plexiglas wird in zwei Grundvarianten hergestellt, die sich beim Biegen deutlich unterscheiden: GS (gegossen) und XT (extrudiert). Für das Warmumformen empfiehlt der Hersteller Röhm GmbH klar die gegossene Variante.
Der entscheidende Unterschied liegt in der Molekülstruktur: GS-Material wird zwischen Glasplatten polymerisiert und besitzt eine hochmolekulare, ungerichtete Struktur. Das ergibt einen breiten thermoelastischen Bereich. Das Temperaturfenster, in dem das Material gummiartig-elastisch und formbar ist, ohne zu schmelzen. XT wird dagegen durch einen Extruder gedrückt, wodurch die Molekülketten in Extrusionsrichtung ausgerichtet sind. Der thermoelastische Bereich ist bei XT deutlich schmaler, was das Biegen anspruchsvoller macht.
| Eigenschaft | PLEXIGLAS® GS (gegossen) | PLEXIGLAS® XT (extrudiert) |
|---|---|---|
| Formungstemperatur | 160–175 °C | 150–160 °C |
| Thermoelastischer Bereich | Breit, leichter kontrollierbar | Schmal, schneller Übergang zu thermoplastisch |
| Toleranz bei Übererwärmung | Höher, verzeiht mehr | Geringer, Verziehen und Abdrücke bei Überhitzung |
| Schrumpf beim Erwärmen | Max. 2 % (alle Richtungen) | Max. 3–6 % (Extrusionsrichtung) |
| Blasenbildung | Weniger problematisch | Möglich bei Feuchtigkeit, Vortrocknen empfohlen |
| Empfehlung zum Biegen | ✅ Bevorzugt empfohlen | ⚠️ Möglich, aber anspruchsvoller |
Drei Methoden zum Biegen von PLEXIGLAS®
Für das Warmumformen von Plexiglas stehen Ihnen verschiedene Methoden zur Verfügung. Welche Sie wählen, hängt davon ab, ob Sie eine scharfe Biegekante (Abkanten), eine weiche Rundung oder eine vollständig freie 3D-Form herstellen möchten.

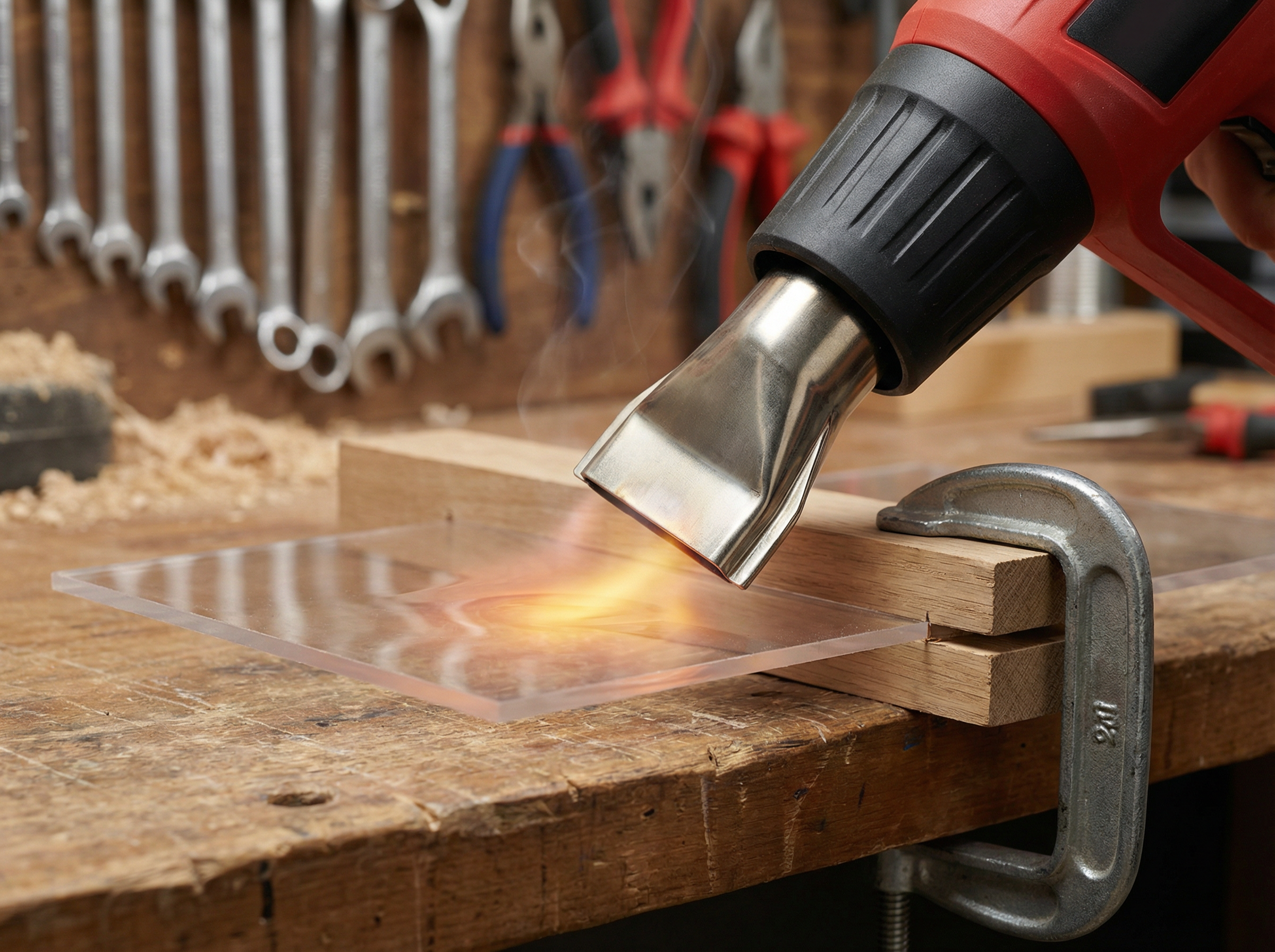

Methode 1: Heißluftpistole für kleine Werkstücke und einfache Biegungen
Die Heißluftpistole (Heißluftfön) ist die am leichtesten zugängliche Methode. Sie eignet sich für kleine Werkstücke, lokales Biegen und einfache Formen. Ein normaler Haartrockner reicht nicht aus. Sie benötigen ein Gerät mit einer Lufttemperatur von mindestens 250 °C am Ausgang.
- Abstand: 5 bis 10 cm zur Plattenoberfläche
- Technik: Gleichmäßig und langsam entlang der Biegekante hin- und herbewegen. Niemals dauerhaft auf einen Punkt richten.
- Düsenwahl: Breitstrahldüse für Platten, Reflektordüse für Rohre und Stäbe
- Nachteil: Weniger präzise als ein Streifenheizgerät, da eine größere Fläche erwärmt wird
Methode 2: Streifenheizgerät (Heizdraht) für präzise Biegekanten
Das Streifenheizgerät ist die professionellste DIY-Methode für saubere, scharfe Biegekanten. Ein elektrisch beheizter Draht oder Heizstab erwärmt das Material linear über Strahlungswärme, ohne es direkt zu berühren. Das Ergebnis: eine exakt definierte Biegelinie.
- Geeignet für: L-Profile, Buchstützen, Aufsteller, Displays. Alles, was scharfe Kanten erfordert
- Erwärmungsbreite: Mindestens 3- bis 5-mal die Plattendicke
- Ab 6 mm Plattendicke: Material beidseitig erwärmen (regelmäßig wenden)
- Heizstab-Varianten: Chrom-Vanadium-Drähte für Platten bis 6 mm, Heizstäbe aus Chrom-Nickel-Stahl für Platten bis 20 mm
Professionelle Displays wie unsere L-Aufsteller aus PLEXIGLAS® werden genau mit dieser Technik hergestellt. Einen Einblick in die professionelle Verarbeitung gibt unser Beitrag über Werbeaufsteller aus Plexiglas.

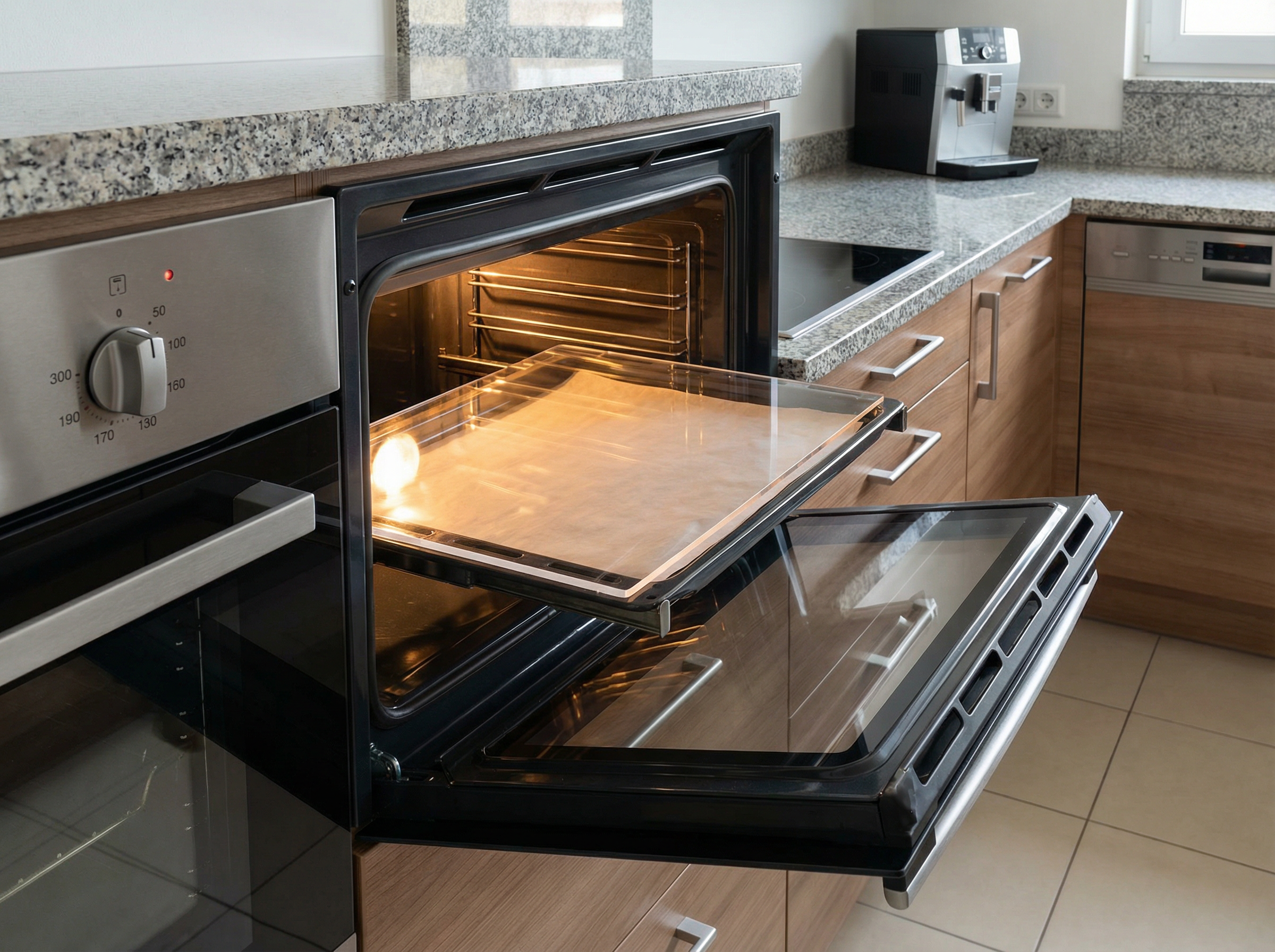

Methode 3: Backofen für freie Formen und 3D-Objekte
Im Backofen wird die gesamte Platte gleichmäßig erwärmt. So lässt sich das Werkstück zu Schalen, Rundungen oder anderen dreidimensionalen Formen verarbeiten.
- Temperatur: 160 bis 180 °C (Umluft empfohlen)
- Aufwärmen: Platte bereits während des Vorheizens in den Ofen geben, langsames Miterwärmen verhindert Temperaturschock
- Unterlage: Hitzebeständiges Blech mit Backpapier. Nicht auf den Rost legen, das erzeugt Abdrücke.
- Richtwert: Ca. 1 Minute pro mm Plattendicke, plus 4 bis 5 Minuten Nacherwärmung
- Einschränkung: Nur für Werkstücke, die in den Ofen passen
Schritt-für-Schritt-Anleitung: PLEXIGLAS® biegen
Die folgende Anleitung beschreibt den vollständigen Arbeitsablauf, unabhängig davon, ob Sie mit Heißluftpistole, Streifenheizer oder Backofen arbeiten. Vor Ihrem ersten Versuch empfehlen wir, mit einem Reststück zu üben.
Schritt 1: Vorbereitung
- Arbeitsplatz einrichten: Feuerfeste Unterlage (Aluminiumblech) verwenden und mit sauberem Baumwollstoff abdecken, das schützt vor Kratzern und Abdrücken.
- Werkstück zuschneiden: Schneiden Sie Ihr Plexiglas auf die gewünschten Maße zu. Berücksichtigen Sie dabei den Schrumpf (GS: bis 2 %, XT: bis 6 %) und geben Sie ein entsprechendes Aufmaß hinzu. Tipps zum sauberen Schneiden finden Sie in unserem Ratgeber Plexiglas schneiden.
- Biegelinie markieren: Mit einem abwaschbaren Stift die gewünschte Biegekante auf dem Werkstück anzeichnen.
- Formwerkzeug vorbereiten: Eine Winkelschablone, ein Holzbrett oder eine Formvorlage bereithalten. Werkzeuge aus Holz mit Baumwollstoff überziehen.
Schritt 2: Schutzfolie entfernen
Immer vor dem Erwärmen die Schutzfolie von beiden Seiten entfernen! Bei Wärmeeinwirkung schmilzt die Folie auf der Oberfläche an und kann nach dem Erkalten nicht mehr rückstandsfrei abgezogen werden. Ziehen Sie die Folie von den vier Ecken zur Mitte hin ab. Gegen statische Aufladung nach dem Abziehen hilft ein feuchtes Tuch oder ein antistatisches Reinigungsmittel.
Schritt 3: Erwärmen
Heißluftpistole: Platte mit Schraubzwinge und Holzbrett auf der Tischkante fixieren. Fön im Abstand von 5 bis 10 cm gleichmäßig entlang der Biegekante hin- und herbewegen. Nach einigen Minuten vorsichtig prüfen, ob das Material nachgibt.
Streifenheizer: Biegekante exakt über dem Heizdraht positionieren. Erwärmungsbreite mindestens 3× Plattendicke. Bei Platten über 6 mm regelmäßig wenden.
Backofen: Ofen auf 170 °C (Umluft) vorheizen. Platte während des Aufheizens mit in den Ofen geben. Nach Erreichen der Zieltemperatur noch 4 bis 5 Minuten warten. Richtwert: ca. 1 Minute pro mm Plattendicke.
Schritt 4: Biegen
- Erwärmtes Material sofort biegen, es kühlt von außen nach innen ab.
- Langsam und gleichmäßig biegen. Ruckartige Bewegungen erzeugen Risse an der Außenseite der Biegekante.
- Für scharfe Kanten: Holzleiste als Biegehilfe nutzen.
- Für freie Formen: Mit geschützten Händen über das Formwerkzeug oder die Schablone drapieren.
Schritt 5: Fixieren und Abkühlen
- Material in der gewünschten Form halten: Winkelschablone, Schraubzwingen oder Gewichte verwenden.
- Fixiert halten, bis die Temperatur unter 60 °C fällt (XT) bzw. unter 70 °C (GS). Faustregel: Wenn Sie das Material ohne Schutzhandschuhe anfassen können, ist es formstabil.
- Langsam abkühlen lassen: Kein Wasser, keine Druckluft, keine Zugluft. Werkstück ggf. mit Baumwollstoff abdecken, um eine gleichmäßige Abkühlung zu gewährleisten und innere Spannungen zu minimieren.

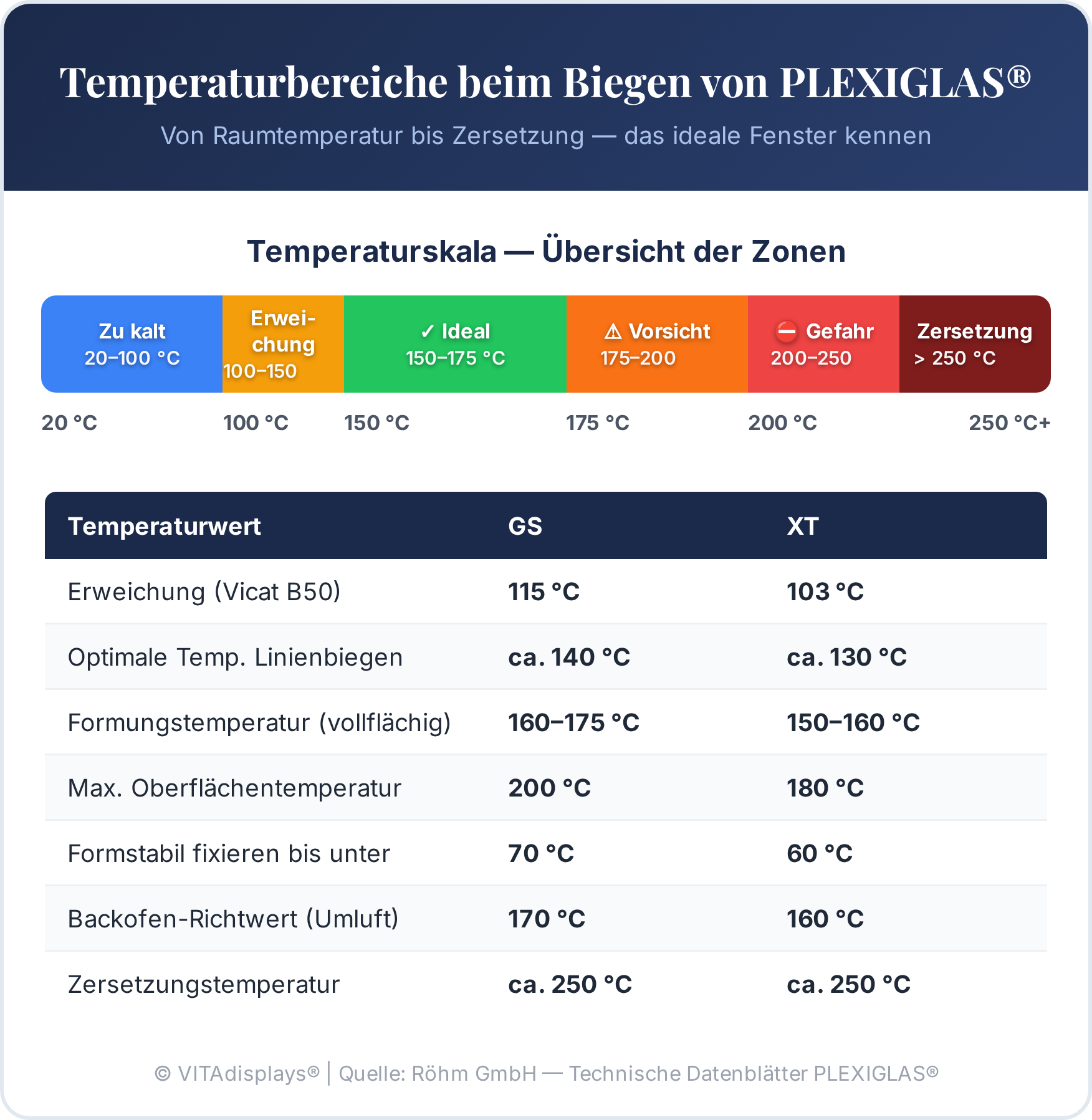

Temperaturtabelle: PLEXIGLAS® GS vs. XT
Die korrekte Temperatur ist der wichtigste Faktor beim Biegen von Plexiglas. Zu niedrige Temperaturen führen zu Spannungsrissen, zu hohe Temperaturen verursachen Blasen, Trübung und Formverlust. Die folgende Tabelle fasst die wichtigsten Temperaturwerte zusammen:
| Temperaturwert | PLEXIGLAS® GS | PLEXIGLAS® XT |
|---|---|---|
| Erweichungstemperatur (Vicat B50) | 115 °C | 103 °C |
| Optimale Temperatur für Linienbiegen | ca. 140 °C | ca. 130 °C |
| Formungstemperatur (vollflächig) | 160–175 °C | 150–160 °C |
| Max. Oberflächentemperatur | 200 °C | 180 °C |
| Formstabil fixieren bis unter | 70 °C | 60 °C |
| Max. Dauergebrauchstemperatur | 80 °C | 70 °C |
| Zersetzungstemperatur | ca. 250 °C | ca. 250 °C |
| Backofen-Richtwert (Umluft) | 170 °C | 160 °C |
| Erwärmungsdauer im Ofen | ca. 1 Min. pro mm Plattendicke + 4–5 Min. Nacherwärmung | |

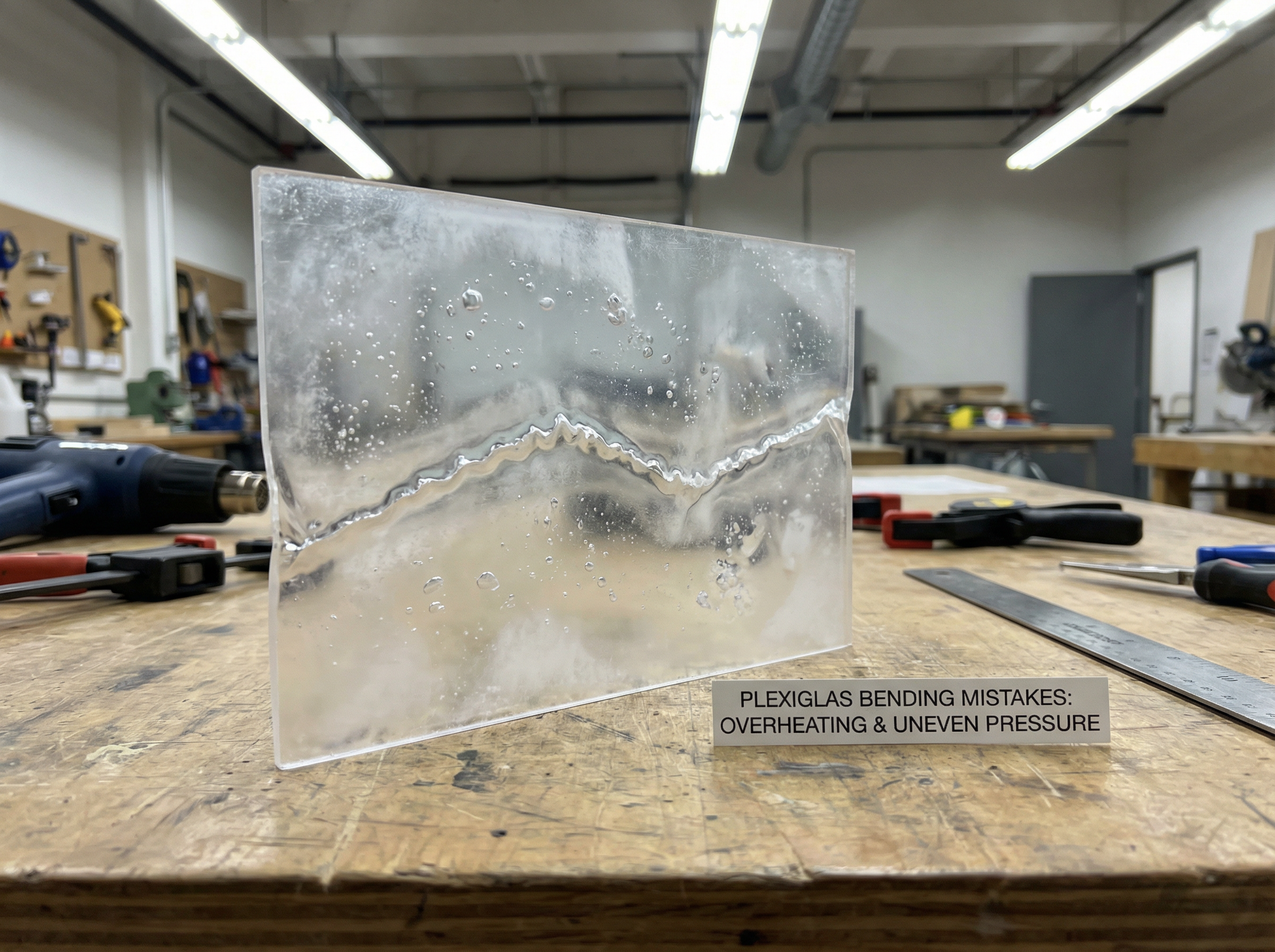

Typische Fehler und wie Sie sie vermeiden
Die häufigsten Probleme beim Biegen von Plexiglas lassen sich durch richtige Vorbereitung und Geduld vermeiden. Hier sind die sieben wichtigsten Fehler und die passende Lösung:
1. Blasenbildung
Ursache: Feuchtigkeit im Material (besonders bei XT) oder zu hohe Temperatur.
Lösung: XT-Platten bei 80 °C für mindestens 24 Stunden vortrocknen. Temperatur nie über die empfohlenen Maximalwerte hinaus steigern.
2. Risse und Spannungsrisse
Ursache: Material nicht vollständig durcherwärmt, zu schnelles Biegen, zu kleiner Biegeradius.
Lösung: Geduld: Material vollständig durchwärmen. Langsam und gleichmäßig biegen. Mindestbiegeradius einhalten (warm: mindestens 2× Plattendicke). Bei Bedarf nachträglich tempern: 80 °C für 2 Stunden, dann langsam abkühlen.
3. Schutzfolie nicht entfernt
Ursache: Folie vor dem Erwärmen auf der Platte belassen.
Lösung: Vor dem Erwärmen immer beide Schutzfolien entfernen. Angeschmolzene Folie lässt sich nachträglich nicht mehr rückstandsfrei ablösen.
4. Ungleichmäßige Erwärmung
Ursache: Einseitiges Erwärmen dicker Platten, Heißluftfön zu nah oder zu lange auf einem Punkt.
Lösung: Ab 5 bis 6 mm Plattendicke beidseitig erwärmen (regelmäßig wenden). Fön gleichmäßig bewegen, Abstand kontrollieren.
5. Überhitzung und Verflüssigung
Ursache: Temperatur zu hoch. Material wird thermoplastisch statt thermoelastisch.
Lösung: Temperatur mit einem Infrarot-Thermometer kontrollieren. Nicht über 200 °C (GS) bzw. 180 °C (XT). Timer nutzen.
6. Abdrücke auf der Oberfläche
Ursache: Direkter Kontakt mit Rost, rauen Unterlagen oder Metallwerkzeugen.
Lösung: Saubere, glatte Unterlagen verwenden. Baumwollstoff als Zwischenlage. Formwerkzeug mit Stoff überziehen.
7. Rückfederung nach dem Biegen
Ursache: Werkstück zu früh aus der Form genommen, noch über 60 °C.
Lösung: In der Form fixieren, bis die Temperatur unter 60 °C (XT) bzw. unter 70 °C (GS) gefallen ist. Im Zweifelsfall länger warten.
Wenn trotz sorgfältiger Arbeit feine Kratzer entstehen, können diese nachträglich auspoliert werden. Wie das funktioniert, erfahren Sie in unserem Ratgeber zum Thema Plexiglas polieren. Für Bohrungen im fertig gebogenen Werkstück lohnt sich ein Blick in unsere Anleitung Plexiglas bohren.
PLEXIGLAS® Zuschnitte für Ihr Biegeprojekt
Original PLEXIGLAS® von Röhm GmbH, in verschiedenen Stärken von 2 bis 25 mm, transparent, satiniert oder farbig. Maßgenau zugeschnitten und mit diamantpolierten Kanten. Ideal als Ausgangsmaterial zum Biegen, Kleben und Weiterverarbeiten.
FAQ: Häufige Fragen zum Biegen von PLEXIGLAS®
Bei welcher Temperatur wird Plexiglas weich?
PLEXIGLAS® beginnt je nach Typ ab ca. 100 bis 115 °C weich zu werden (Vicat-Erweichungstemperatur: GS = 115 °C, XT = 103 °C). Richtig formbar und biegbar wird das Material ab ca. 150 bis 160 °C (XT) bzw. 160 bis 175 °C (GS). Oberhalb von 200 °C beginnt Plexiglas zu schmelzen. Diese Temperatur sollte beim Biegen niemals erreicht werden.
Kann man Plexiglas mit einem Fön biegen?
Ja, allerdings nur mit einem Heißluftfön, nicht mit einem Haartrockner, da dieser die benötigte Temperatur nicht erreicht. Der Heißluftfön sollte auf 250 bis 500 °C Lufttemperatur einstellbar sein. Die Platte wird aus 5 bis 10 cm Abstand gleichmäßig erhitzt. Die Methode eignet sich für kleine Werkstücke und einfache Biegungen, ist aber weniger präzise als ein Streifenheizgerät.
Kann man Plexiglas kalt biegen?
Nur sehr eingeschränkt und ausschließlich mit großen Radien. Der Mindest-Kaltbiegeradius beträgt laut Hersteller 230 bis 330× die Plattendicke. Bei einer 3-mm-Platte also mindestens 690 bis 990 mm Radius. Ein kaltes Abkanten (scharfe Kante, 90°-Winkel) ist nicht möglich: Das Material bricht. Für enge Radien und definierte Winkel ist Warmbiegen zwingend erforderlich.
Kann man Plexiglas im Backofen biegen?
Ja. Stellen Sie den Backofen auf 160 bis 180 °C (Umluft) ein und legen Sie die Platte auf ein hitzebeständiges Blech mit Backpapier. Wichtig: Die Platte sollte bereits während des Vorheizens im Ofen liegen, um einen Temperaturschock zu vermeiden. Nach Erreichen der Zieltemperatur noch 4 bis 5 Minuten warten, dann herausnehmen und sofort in Form bringen.
Welches Plexiglas eignet sich besser zum Biegen: GS oder XT?
GS (gegossen) wird empfohlen. Es besitzt einen breiteren thermoelastischen Bereich, ist toleranter bei der Temperaturführung und schrumpft gleichmäßiger (max. 2 %). XT ist ebenfalls biegbar, aber anspruchsvoller: Der nutzbare Temperaturbereich ist schmaler, und das Material neigt bei eingelagerter Feuchtigkeit zu Blasenbildung.
Muss die Schutzfolie vor dem Biegen entfernt werden?
Ja, die Schutzfolie muss immer vor dem Erwärmen von beiden Seiten entfernt werden. Bei Hitze schmilzt die Folie auf der Oberfläche an und kann nach dem Erkalten nicht mehr rückstandsfrei abgezogen werden, das Werkstück wäre unbrauchbar.
Wie lange muss Plexiglas nach dem Biegen abkühlen?
Das Material muss in der gewünschten Form fixiert bleiben, bis es auf unter 60 °C (XT) bzw. unter 70 °C (GS) abgekühlt ist. Erkennen können Sie das daran, dass das Werkstück „handwarm” ist. Erst dann bleibt die Form dauerhaft stabil und federt nicht zurück. Kühlen Sie das Material langsam ab, kein Wasser, keine Druckluft.
Kann man gebogenes Plexiglas wieder gerade biegen?
Ja. Wird das gebogene Werkstück erneut gleichmäßig auf die Formungstemperatur erwärmt, nimmt es nahezu seine ursprüngliche flache Form wieder an. Diese Eigenschaft des sogenannten thermoelastischen Memory-Effekts gilt besonders für GS-Material. Korrekturen sind also möglich, planen Sie dafür einfach ein erneutes Erwärmen ein.
⚠️ Sicherheitshinweis & Haftungsausschluss
Die in diesem Beitrag beschriebenen Bearbeitungsmethoden richten sich an Personen mit Erfahrung im Umgang mit den genannten Werkzeugen und Maschinen. Tragen Sie stets geeignete Schutzausrüstung, insbesondere Schutzbrille, hitzebeständige Handschuhe und gegebenenfalls Gehörschutz. Beachten Sie zusätzlich die Sicherheitshinweise und Bedienungsanleitungen Ihrer Werkzeuge sowie die Verarbeitungsrichtlinien des Materialherstellers.
Die Angaben in diesem Artikel wurden sorgfältig recherchiert, erheben jedoch keinen Anspruch auf Vollständigkeit oder Richtigkeit. VITAdisplays® übernimmt keine Haftung für Personen-, Sach- oder Folgeschäden, die durch die Anwendung der beschriebenen Verfahren entstehen. Bei Unsicherheiten empfehlen wir, einen Fachbetrieb mit der Bearbeitung zu beauftragen.
Kinder und Jugendliche dürfen die beschriebenen Arbeiten nur unter Aufsicht erfahrener Erwachsener durchführen.
PLEXIGLAS® ist eine eingetragene Marke der Röhm GmbH, Darmstadt. VITAdisplays® ist autorisierter PLEXIGLAS® Fachhändler.
